UTP/FTP/双绞线

2021-01-23 19:45:40

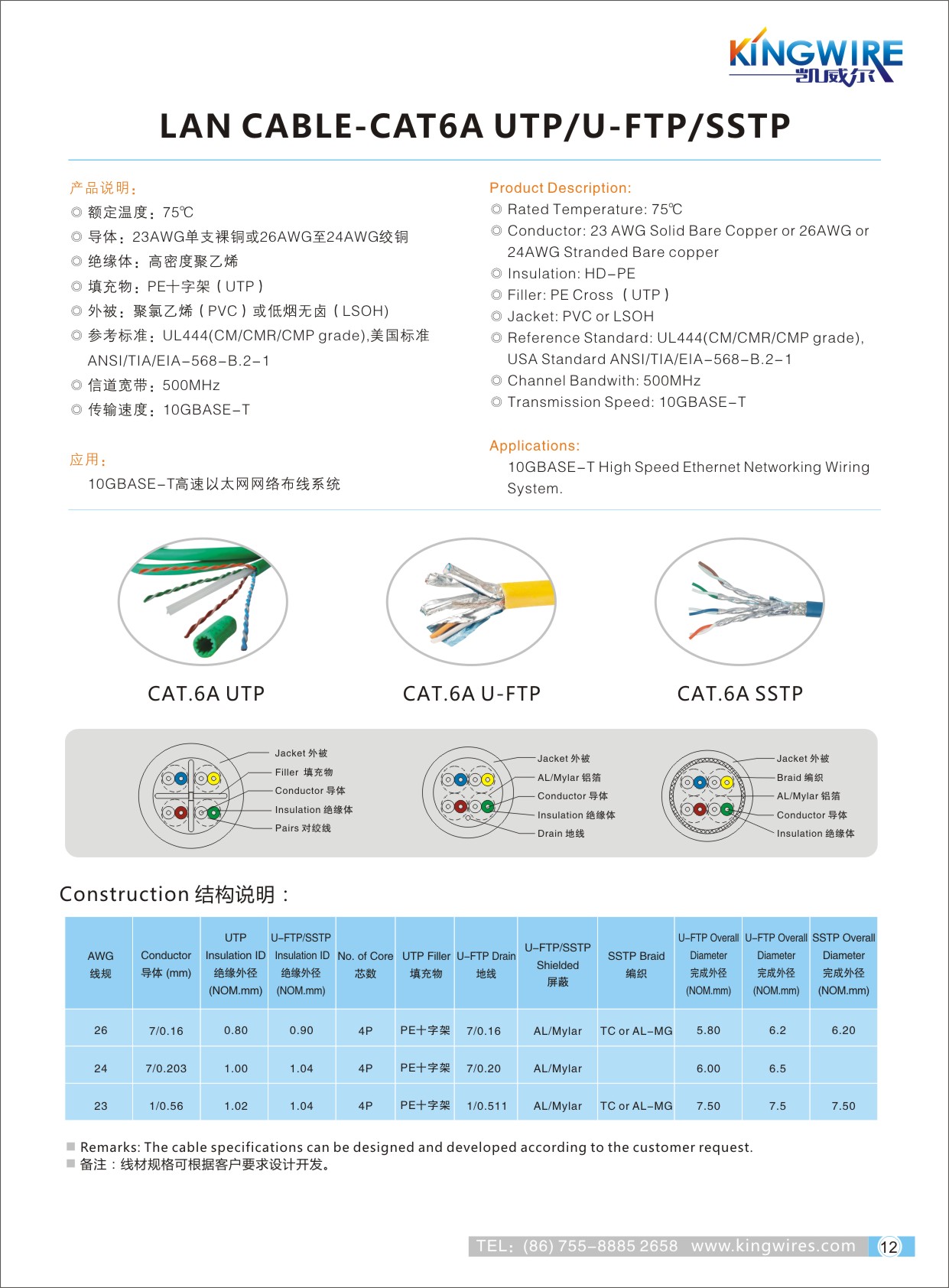

U/UTP双绞线:即通常所说的UTP双绞线非屏蔽双绞线

  >>F/UTP双绞线:总屏蔽层为铝箔屏蔽,没有线对屏蔽层的屏蔽双绞线

  >>U/FTP双绞线:没有总屏蔽层,线对屏蔽为铝箔屏蔽的屏蔽双绞线;

  >>SF/UTP双绞线:总屏蔽层为丝网+铝箔的双重屏蔽,线对没有屏蔽的双重屏蔽双绞线;

  >>S/FTP双绞线:总屏蔽层为丝网,线对屏蔽为铝箔屏蔽的双重屏蔽双绞线。

1. F/UTP屏蔽双绞线

铝箔总屏蔽屏蔽双绞线(F/UTP)是Z传统的屏蔽双绞线,主要用于将8芯双绞线与外部电磁场隔离,对线对之间电磁干扰没有作用。

F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。即在8根芯线外、护套内有一层铝箔,在铝箔的导电面上铺设了一根接地导线。

F/UTP双绞线主要用于五类、超五类,在六类中也有应用。

F/UTP屏蔽双绞线有以下工程特点:

 >>双绞线外径大于同等级的非屏蔽双绞线;

  >>铝箔两面并非都是导电层,通常只有一面为导电层(即与接地导线连接的一面);

  >>铝箔层在有缺口时容易被撕裂。

 因此,在施工时应注意以下问题:

>>铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上;

  >>为了不留下电磁波可以侵入的缝隙,应尽量将铝箔层展开,与模块的屏蔽层之间形成360度的全方位接触;

  >>当屏蔽层的导电面在里层时,应将铝箔层翻过来覆盖在双绞线的护套外,用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体。这样,在罩上屏蔽壳后,无论是屏蔽壳与屏蔽层之间,还是屏蔽层与护套之间都没有留下电磁波可以侵入的缝隙;

  >>不要在屏蔽层上留下缺口。

 2.U/FTP屏蔽双绞线

线对屏蔽双绞线(U/FTP)的屏蔽层同样由铝箔和接地导线组成,所不同的是:铝箔层分有4张,分别包裹4个线对,切断了每个线对之间电磁干扰途径。因此它除了可以抵御外来的电磁干扰外,还可以对抗线对之间的电磁干扰(串扰)。

U/FTP线对屏蔽双绞线来自7类双绞线,目前主要用于六类屏蔽双绞线,也可以用于超5类屏蔽双绞线。

在施工时应注意以下问题:

  >>铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上;

  >>屏蔽层应与模块的屏蔽层之间形成360度的全方位接触;

  >>为防止屏蔽双绞线中的芯线和屏蔽层受力,应在双绞线的护套部位,用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体;

  >>不要在屏蔽层上留下缺口。

UTP双绞线,F/UTP双绞线,屏蔽双绞线
