网线水晶头的接法

2021-02-27 11:30:48

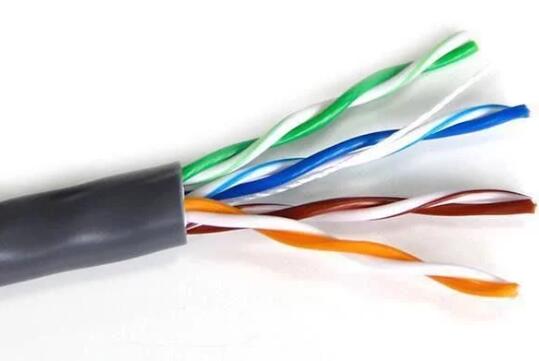

成品网线水晶头接法,首先,我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系,与他们相互缠绕的分别是白橙、白绿、白蓝、白棕,有的稍微有点橙色,有的只是白色,如果是纯色,千万要注意,不要将四个白色搞混了。我们分别将他们的缠绕去掉,注意摆放的顺序是:橙绿蓝棕,白在前,蓝绿互换。也就是说最终的结果是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(电脑与路由器接,网线水晶头都是一样的)。

成品网线水晶头接法图解:

方法一、关于网线水晶头接法图解的问题,在制作网线之前,需要准备几样工具。

1、具有8P槽的压线钳一个。

2、五类网线,也就是现在最常用的网线若干米。

3、RJ-45插头,也就是所谓的水晶头若干。

PS:理论上水晶头只需要2个,以防万一,多备一些。

方法二、网线标准线序:

标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

网线水晶头

上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

方法三、成品网线水晶头接法,现在最常用的网线五类双绞线,它有2种接法,直通线和交叉线。

直通线:两头都是568B标准。用于连接:

PC(电脑)---------- HUB(集线器)

PC(电脑)---------- SWITCH(交换机)

PC(电脑)---------- ROUTER(路由器)

HUB(集线器)-------- HUB(集线器)的级连口

SWITCH(交换机)------ HUB(集线器)的级连口

SWITCH(交换机)------ SWITCH(交换机)级连口

SWITCH(交换机)------ ROUTER(路由器)

交叉线:一头是568A,另一头是568B。用来连接

PC(电脑)----------PC(电脑)

HUB(集线器)--------HUB(集线器)

SWITCH(交换机)------SWITCH(交换机)

ROUTER(路由器)------ROUTER(路由器)

补充一下,配置网络设备要用反转线。

简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。

方法四、关于网线水晶头接法图解的问题总结,实际网线水晶头制作步骤:

步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

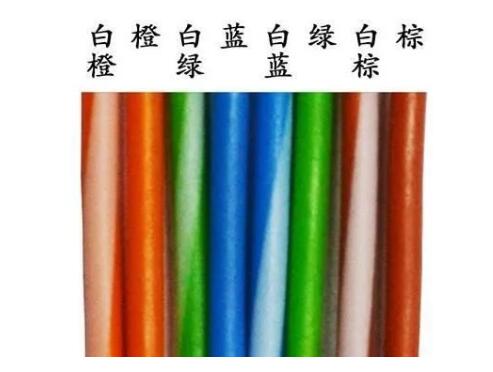

步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:

步骤3、把8股线末端剪齐。

步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

成品网线水晶头
