水晶头和网线是组装到一起使用的,用于有线连接,如:电脑的有线网卡到交换机或路由器;电脑的有线网卡之间连接。水晶头网线也有分种类,千兆水晶头(六类水晶头)的8根触点是分两排的,具体是因为六类的网线比较粗。采用的布局方式是一排的数量是4根,另一边也是4根,上下互相交错的布局方式。普通百兆水晶头(五类水晶头)的8根触点(金属片)是排列一排的。千兆水晶头适用范围:实现六类网络中数据的传输。
高类别的水晶头在电气性能上,可以向下兼容低类别的水晶头,比如六类水晶头向下兼容超五类和五类水晶头。在物理结构上,所有RJ45水晶头都可以通用,就是说所有类别的网线可以端接所有级别的RJ45水晶头。
水晶头网线接法有两种,一种是交叉线,一种是平行直通线,不同接法有不同口诀,具体如下:
交叉线的接法是:一头采用568A标准,一头采用568B标准。平行直通线的接法是:两头同为568A标准或568B标准。

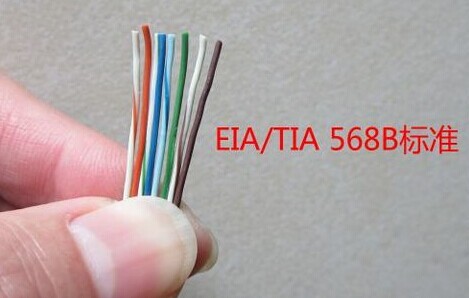

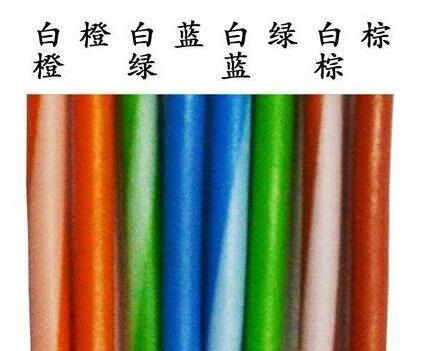

568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。568B标准:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
虽然双绞线有4对8条芯线,但实际上在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6脚,它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对应即可。
如果连接的双方地位不对等的,则使用平行(直通)线,例如电脑连接到路由器或交换机;如果连接的两台设备是对等的,则使用交叉线,例如电脑连接到电脑。同时都接一样是可以的,因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的.
如果您不会接,没关系可以直接找网线厂家批发,网线生产找凯威尔,给您订制满意的产品.
