网线线序简介:
网线按照线序排列分为两种,T568A、T568B。

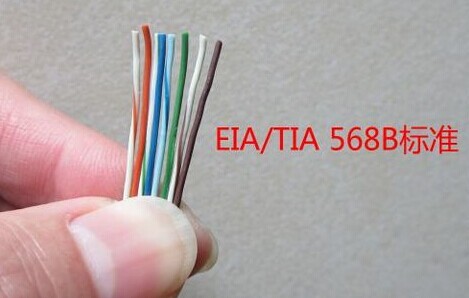

目前一般使用T568B的线序进行制作,线序如下:
橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,根据连接设备的不同,又分为直通线和交叉线。
直通线主要用于不同设备之间的连接,例如路由器和交换机之间、交换机和计算机之间;交叉线主要用于相同设备之间的连接,例如计算机和计算机之间。
目前,网卡均具有自动识别功能,即使相同设备使用直通线也能够进行通信。
直通线线序:
一端:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,另一端:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
交叉线线序:
一端:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,另一端:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
看出来没有,直通线两端均是T568B的做法、交叉线一端为T568A、一端为T568B
六类网线制作步骤和注意事项:
使用网线钳剥离网线皮,去掉网线中间支撑物体;
按照T568B的线序进行排列,排列线序为了方便操作可以多预留铜芯长度;
网线钳切割铜芯是要确保水平切割,确保铜芯的长度相同;
水晶头压制时,需要将网线皮置于水晶头内,不要裸露在外;
压制水晶头,一次完成,中间不要扯拽网线。
先说结论,接水晶头的时候,保持两端线序一致,不按照标准接线,这种方式是可以的。
那么这种方式接线与按照标准接线得到的网线有什么区别呢?
首先,不按照标准接线,这保证两端线序一致,这种方式得到的网线只适合于短距离使用,较长距离还用这种网线就会出现信号干扰衰减严重的问题,甚至会导致网络不通,网速卡慢的情况。
接线标准,国际上的接线标准是T586A和T586B两种标准,接百兆网线只要1236号位置按照标准接就好了,其他的随意,因为百兆网线只有这四根起作用。千兆网线就要八根都按照标准线序来接了.
